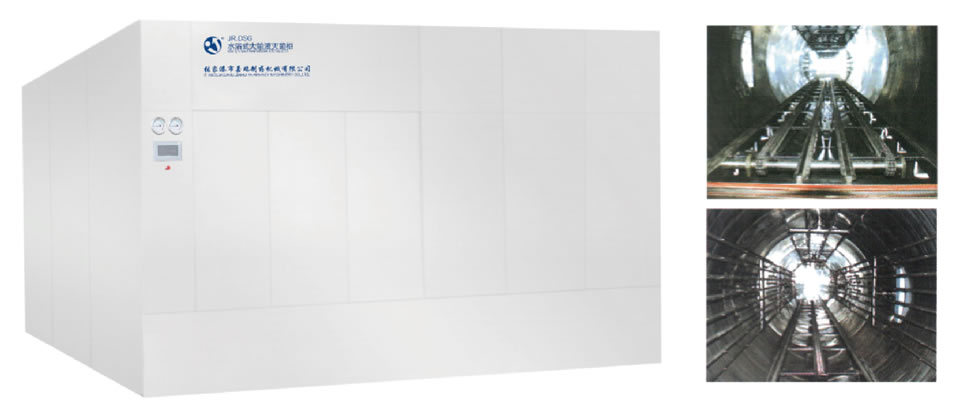

水浴式大输液灭菌柜

Water Bath Infusion Sterilizer

该系列水浴式灭菌柜利用过热循环水作为灭菌加热载体,对物品进行水淋式灭菌操作。在整个工作过程中,过热水运行于一个相对封闭的循环系统。该设备具有温度均匀性好、温度调控范围宽(60-134℃)等一系列优点,并且有效防止工作过程中的二次污染。该设备能广泛应用于制药行业对玻璃瓶装、安甑瓶装、塑料瓶装、塑料软袋等液体进行高、低温灭菌操作,同时也适合用于食品行业对各种密封包装、饮用液、罐头食品进行高低温灭菌操作。

本机可选用计算机进行全过程监控。各种参数能进行修改,实时记录及打印输出,极大的提高了整机的可靠性和智能化,使其能更好地适合于现代企业自动化生产的需要。

主要技术参数

MAIN PARAMETERS&UTILITIES

设计压力
0.245Mpa
蒸汽源压力 0.4-0.6Mpa
工作压力 0.22Mpa
水源压力 0.1-0.3Mpa
设计温度
139℃
压缩空气压力 0.5-0.7Mpa
工作温度
60-134℃
纯水 0.1-0.2Mpa
热均匀度
≤±1℃


结构·性能·特点

STUCTURE&CAPABILITY&CHARACTERISTICS

●主体内胆为优质304不锈钢,自动焊接一次成形。全不锈钢拉丝板装饰外罩。具有标准GMP验证接口,方便用户随时进行设备验证。

●控制系统采用德国西门子PLC,触摸屏(可选配计算机控制),微型打印机系统。控制系统稳定,控制温度精确。并具有完善的数据记录,打印,保存。

●管路系统采用美国ASCO气动阀和纳西姆真空泵等最优化配置。

●设备可选配自动进出柜系统,减轻工人的劳动强度。


技术参数

SPECIFICATIONS

型号

内室尺寸

(MM)

外型尺寸

(MM)

蒸汽耗量

(KG/CYCLE)

水耗量

(KG/CYCLE)

功率

(KW)

重量

(KG)

JR.DSG-10
3200×Φ2000 3580×4100×2700 500 550 12
7500
JR.DSG-13
4200×Φ2000 4580×4100×2700 600 650 12 8500
JR.DSG-16 5200×Φ2000 5580×4100×2700 700 750 15 9500
JR.DSG-19
6200×Φ2000 6580×4100×2700 850 900 20 10500
JR.DSG-22 7200×Φ2000 7580×4100×2700 1100 1050 25 11500
JR.DSG-25
8200×Φ2000 8580×4100×2700 1200 1250 25 12500
JR.DSG-32 10200×Φ2000 10580×4100×2700 1400 1700 35 13500
JR.DSG-40 8360×Φ2000 8750×5200×3200 1900 2350 40 18500

注:以上外形尺寸、内室尺寸和灭菌车数量均指玻璃瓶灭菌柜,软袋灭菌柜尺寸略有不同。

装载量

LOAD AMOUNT

型号/装载量 玻璃瓶 塑料瓶 软袋装
100ml 250ml 500ml 100ml 250ml 500ml 100ml 250ml 500ml
JR.DSG-10 10800 5880 3402 7938 4590 3150 3240 2700 1620
JR.DSG-13
14400 7840 4536 10584 6120 4200 4320 3600 2160
JR.DSG-16
18000 9800 5670 13230 7650 5250 5400 4500 2700
JR.DSG-19
21600 11760 6804 15876 9180 6300 6480 5400 3240
JR.DSG-22
25200 13720 7938 18522 10710 7350 7560 6300 3780
JR.DSG-25
28800 15680 9072 21168 12240 8400 8640 7200 4320
JR.DSG-32
36000
19600 11340 23814 13770 9450 10800 9000 5400
JR.DSG-40
44800 24192 13248 32928 19584 12000 13440 11200 8960

注:以上装载量仅供参考,实际装载量会因装载方式、瓶子规格尺寸而有所不同。
